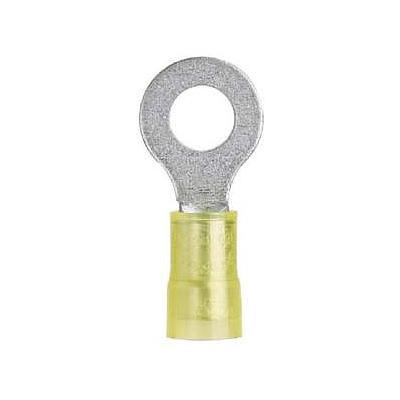

Terminal de anillo con aislamiento de Nylon Panduit

PN10-14R-L

El terminal PN10-14R-L Pan-Term™ es un terminal de anillo con aislamiento de Nylon. La funda aislante mecánica prensa el aislamiento del cable, lo que proporciona protección y alivio de tensión a la unión del prensado para aplicaciones de alta vibración. El estriado interno del tambor asegura un buen contacto de los cables y máxima resistencia a la tensión.

Especificaciones:

Tamaño de orificio para tornillo prisionero (mm) 6.9

Material de aislamiento Nylon

Tamaño máximo de conductor de cobre (AWG) #10

Tamaño mínimo de conductor de cobre (AWG) #12

Longitud de la banda del cable (mm) 7.1

Cumple las normas UL 486A/B y CSA 22.2 N.º 65

Material de base Cobre

Código de color Amarillo

Largo de tambor (mm) 15.5

Diámetro de aislamiento (mm) 5.8

Longitud total (mm) 30.7

Anchura total (mm) 13.2

Longitud de lengüeta (mm) 15.5

Grosor de lengüeta (mm) 1.02

Ancho de lengüeta (mm) 13.2

Para usar con CT-100, CT-1550, CT-1551, CT-2300/ST (CD-550), CT-2500/L (CT-2550CH), UP14ZLW (CD-550)
